이더넷 (Ethernet)

이더넷 (Ethernet)이란?

---

• 일반적으로 LAN, MAN 및 WAN에서 가장 많이 활용됨
• IEEE 802.3 규약으로 표준화
• 케이블 연결
• Network adapter 장착
• CSMA/CD 방식

주소

---

Physical Address란?

Network adapter를 제조할 때 부여되는 기기 고유의 물리적 주소이며, MAC address (Media Access Control Address) 라고도 합니다.

목적

스위칭을 하기 위해, 즉 네트워크에서 노드와 노드 간 연결을 위해 사용됩니다. 또한 IPv6 주소의 일부분으로 사용되기도 합니다.

표기

• 16진수로 표현(한 글자가 4bit)
• 길이 : 6byte (48bit)
• 리눅스에서 확인할 때는 -(하이픈)이 아니라 :(클론)으로 표기됨
• 예시 : LAN카드 주소
  • 제조사 코드 24bit + 일련번호 24bit

    98-83-89 - 9B-49-F9
    OUI 제품일련번호





Logical Address

• IP Address
• 인터넷을 하기 위한 목적

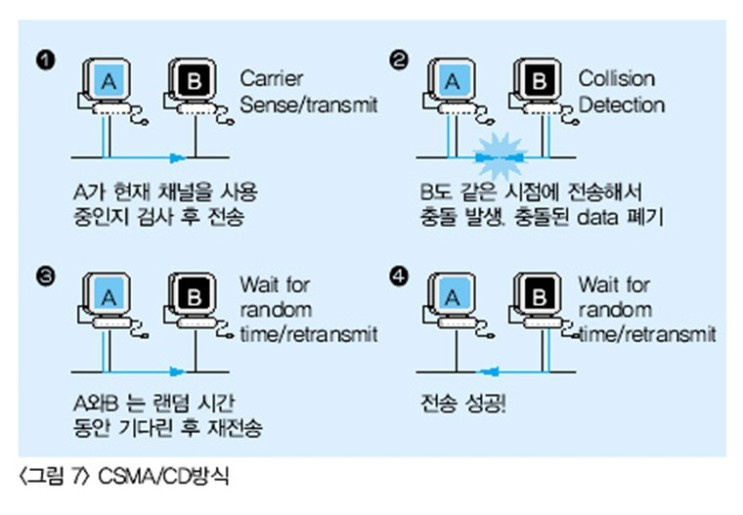

CSMA/CD

---

• Carrier Sense Multiple Access with Collision Detection: 반송파 감지 다중 접속 및 충돌 탐지
• 현재 이 방식은 스위치 연결 시에는 사용하지 않음


주요 절차

1. 전송을 위한 프레임을 준비합니다.
2. 매체가 사용이 가능한지 확인합니다. 만일 아니라면, 사용이 가능할 때까지 대기합니다.
3. 전송을 시작합니다.
4. 충돌이 일어났는지 확인하고 만일 그렇다면, 충돌 탐지 절차로 이동합니다.
5. 재전송 계수기를 초기화 하고 프레임 전송을 종료합니다.


충돌 탐지 시 절차

1. 정체 신호가 전체 송신자에게 전달되도록 하기 위해 최소 패킷전송시간 까지 전송을 계속합니다.
2. 재전송 계수기의 재전송 시도횟수를 증가시킵니다.
3. 임의의 시간동안 대기합니다.
4. 첫 번째 단계부터 반복합니다.

콜리전 도메인

---

• 메세지 전송 시 충돌이 일어나는 영역

이더넷 허브

• 연결된 모든 장치들에게 데이터를 뿌려주는 장치
• CSMA/CD 방식을 사용하기 때문에 콜리전(충돌)이 발생해 네트워크가 불안정하고 많은 장치들을 연결하는데 제약이 있으며 보안성 또한 떨어짐
• 허브의 한계점을 극복하기 위해 나온 장치가 스위치

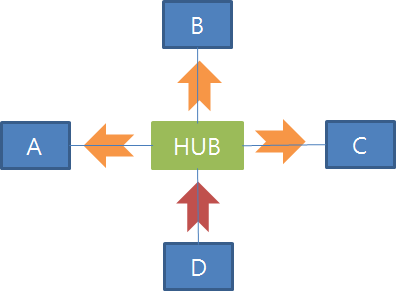

• 허브의 콜리전 도메인 내에서 D가 메세지를 보내고 있을 때 A, B, C는 아무런 통신을 못함


이더넷 스위치

• 허브와 달리 MAC주소를 이용해 원하는 장치에만 데이터를 전송해주는 장치

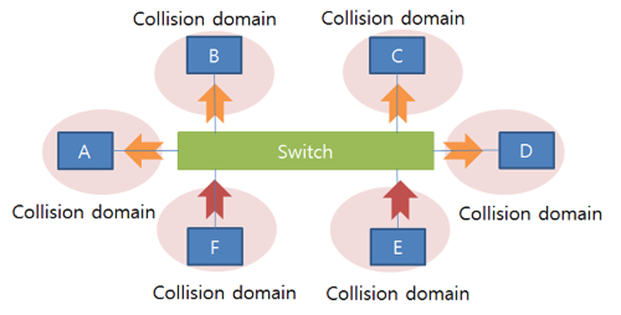

• 스위치는 각각 포트가 콜리전 도메인을 가짐
• 콜리전 도메인을 나눌 수 있어 콜리전 문제를 극복할 수 있음
